西克黑科技 工业通讯的“隐形处理方案”：HIPERFACE DSL怎么从头界说伺服操控？

  西克黑科技 工业通讯的“隐形处理方案”：HIPERFACE DSL怎么从头界说伺服操控？

  在工业自动化的“精细国际”里，一根电缆的分量、一次信号的推迟、一处安全危险危险，都有几率会成为限制设备功用的要害短板。当机器人关节需求更轻量、数字操控机床需求更准确、智能工厂需求更牢靠的衔接时，HIPERFACE DSL（HIgh PERformance InterFACE Digital Servo Link）——这项由德国西克（SICK）研制的伺服通讯技能，正悄然成为处理这些痛点的“隐形处理方案”。 今日，咱们不堆砌术语，用浅显的言语，带你读懂这项“藏在电缆里的工业黑科技”。

  简略来说，HIPERFACE DSL（以下简称为DSL）是伺服电机与驱动器之间的“高速数字神经线”。传统伺服体系中，电机的动力线（供电）与编码器线（反应方位、速度等信号）是分隔的两根电缆，而DSL的身手便是：用一根电缆一起完结“供电+通讯”，让设备更轻、更省、更牢靠。它的诞生源于工业现场的三大“老大难”：

  布线杂乱：机器人关节、数字操控机床多轴体系中，成百上千根电缆环绕，不只添加本钱（单台设备或许多花数千元电缆费），还影响散热与保护。

  信号推迟：传统模仿编码器信号易受电磁搅扰（如电机PWM噪声），导致方位反应滞后，影响高速运动精度。

  安全危险：工业环境中，设备毛病（如电缆开裂）或许引发停机乃至安全事端，急需“自带安全buff”的通讯方案。

  HIPERFACE DSL的强壮，源于其“物理层+协议层+安全层”的三重技能规划，每一层都针对工业现场的痛点优化。

  双芯屏蔽线相+PE）传输电能，内层是2芯屏蔽双绞线传输数字信号。屏蔽层掩盖率超85%，能有用阻隔电机、变频器等设备的电磁搅扰（EMI）。

  长间隔低衰减：选用AWG22（0.34mm²）线米传输间隔内信号衰减小于0.2V，合作终端电阻（110Ω）按捺反射，保证信号完整性。

  抗改变规划：针对机器人关节等动态场景，配套电缆支撑±180°/米改变、7.5倍曲折半径，寿数是一般电缆的3倍以上（参阅SICK实验室测试数据）。

  浅显了解：这根电缆像“电力+5G信号”的复合光缆，既给电机“输血”，又实时“报告”电机状况。

  传统编码器多为“轮询制”——驱动器每隔几毫秒问询一次编码器状况，推迟高、功率低。DSL的协议层则选用“主从同步+时钟”规划：

  同步头与Dir位：每帧数据以固定8位同步头（如0xA5）最初，合作方向位（DIR）标识数据流向（驱动器→编码器/编码器→驱动器），保证接纳端对齐时钟。

  12.1μs超短周期：方位、速度等要害数据每12.1微秒更新一次（相当于每秒8.26万次），比人类眨眼（约100ms）快8000倍，满意工业机器人、高速机床的“零推迟”操控需求。

  双通道冗余：一般数据走“快速通道”，安全数据（如急停信号）走“安全通道”，两条通道独立校验，防止单一毛病导致通讯中止。

  工业安全不是“附加功用”，而是刚需。DSL的安全层经过了IEC 61508 SIL3（工业安全高等级之一）和EN ISO 13849-1 PL e认证，中心规划包含：

  过错检测：每帧数据带16位CRC校验（多项式0x8005），掩盖一切有用载荷，误码率低于10-12，保证“坏数据”无处遁形。

  200μs紧迫停机：若检测到电缆开裂、信号搅扰等反常，体系能在200微秒内触发安全呼应（如封闭电机），比传统方案快5倍以上。

  状况自确诊：编码器内置温度、振荡传感器，经过DSL协议实时上传状况数据，驱动器可提早预警“电机过热”“轴承磨损”等毛病，削减非方案停机。

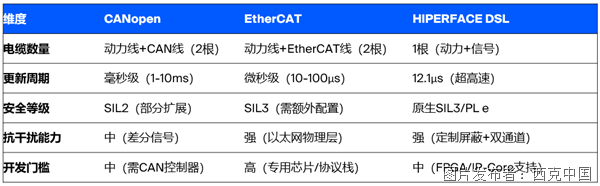

  市场上的工业通讯协议许多（如CANopen、EtherCAT），DSL的优势在哪？咱们用一张“才能比照表”说话：

  工业机器人：某六轴机器人厂商选用DSL后，单关节电缆减重40%，动态呼应提高20%（因信号推迟下降），年产能因削减停机提高15%。

  数控机床：德国某机床品牌用DSL代替传统编码器线，处理了高速切削时“方位反应滞后导致的加工差错”问题，零件合格率从98%提高至99.9%。

  物流AGV：在多车协同场景中，DSL的抗搅扰的才能让AGV在电磁环境杂乱的库房中仍能定位，磕碰事端率下降90%。

  工业4.0的中心是“万物互联+数据驱动”，而衔接的牢靠性、实时性、安全性，是一切的根底。HIPERFACE DSL用一根电缆，处理了“布线杂乱、推迟高、安全危险危险”三大痛点，更经过SIL3安全认证和敞开协议（支撑FPGA集成），成为伺服体系的“通用言语”。

  关于设备厂商而言，集成DSL不只是“选一项技能”，更是“为未来预留接口”——它能无缝对接工业物联网（IIoT），让电机数据上云，支撑猜测性保护；也能与PROFINET、EtherCAT等协议协同，构建更灵敏的产线。
